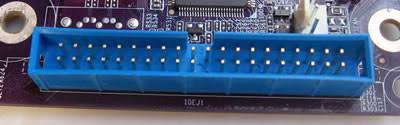

Conector IDE

La interfaz ATA (Advanced Technology Attachment), P-ATA o PATA (ATA Paralelo, Parallel ATA), originalmente conocida como IDE (Integrated Device Electronics), es un estándar de interfaces para la conexión de dispositivos de almacenamiento masivo de datos y unidades de discos ópticos que utiliza el estándar derivado de ATA y el estándar ATAPI.

En el interfaz ATA se permite conectar dos dispositivos por bus. Para ello, de los dos dispositivos, sólo uno tiene que estar como esclavo y el otro como maestro para que la controladora sepa a qué dispositivo enviar los datos y de qué dispositivo recibirlos. El orden de los dispositivos será “maestro, esclavo”, es decir, el maestro será el primer dispositivo y el esclavo, será el segundo. La configuración se realiza mediante jumpers. Por lo tanto, el dispositivo se puede conectar como:

• Maestro (Master): si es el único dispositivo en el cable, debe tener esta configuración, aunque a veces también funciona si está como esclavo. Si hay otro dispositivo, el otro debe estar como esclavo.
• Esclavo (Slave): funcionará conjuntamente con el maestro. Debe haber otro dispositivo que sea maestro.
